江苏钢结构:柱间支撑的应用

2021-06-23 浏览量:518

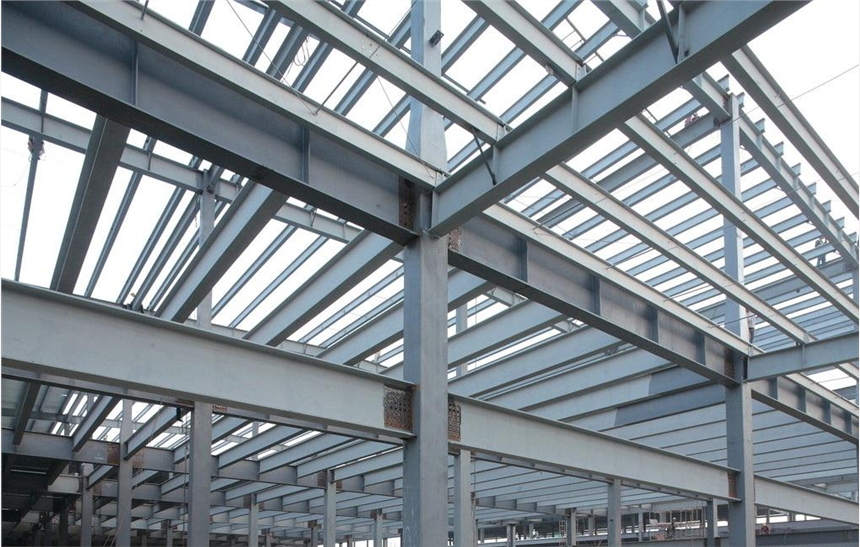

轻钢厂房柱间支撑无吊车系统不考虑地震作用的设置:

对于没有吊车系统的一般轻钢厂房,只能设置一层柱间支撑。如果车间太高,导致柱间支撑角度太小,必须分层设置。

1.柱间支撑的作用:

保证车间框架的整体稳定性和纵向刚度;作为柱的侧向支撑,它决定了柱在框架平面外的计算长度;承受车间急剧的纵向和横向载荷,主要是风载荷。

2.柱间支撑布局原则:

柱间支撑无吊车时间距-30-45m;柱间支撑可以设在端部第一柱间为什么端部可以设在温度范围内?主要原因:无吊车车间的柱间支撑一般只承受山墙的风荷载,风荷载相对较小,车间纵向变形也较小,柱上产生的二次内力(相对于横向计算内力)较小,可以位于车间端部的第一根柱之间。

3.柱间支撑采用的表格:

一般钢结构体系的设计往往以钢材的抗拉强度为主,其次是抗压强度(有轴心受压失稳的问题),然后是弯曲。所以对于一般没有吊车的轻钢厂房,柱间支撑只承受山墙来的风荷载,荷载相对较小;此外,轻钢结构厂房的墙体围护结构多采用压型钢板和保温材料,厂房柱子的位移极限很宽,因此广泛采用带张紧装置的圆钢(如花篮螺栓)作为支撑,截面相对较小,构件相对较轻,节省材料。当然,使用圆钢支架的缺点是张紧装置容易放松。如果端部螺纹在张紧(或推荐双螺母)后变得粗糙,圆钢的松弛可以在一定程度上减少。

4.设计原则:

使用十字圆钢作为柔性支撑时,原则是圆钢必须拧紧(圆钢的拧紧程度以一定的平面外刚度为准),这样才能真正传递纵向和横向力。当然,如果没有张紧,它将影响结构的整体刚度和稳定性;至于在一个结构单元中设置几个支座,则由纵向水平力、钢筋直径和布置原则决定;圆钢的尺寸由支撑承受的载荷决定。明确一点,张紧对圆钢的长细比没有限制(长细比不用查,只要满足抗拉承载力即可)
